Il primo pulsante di azione della Barra dei Comandi è il menu Osservazioni, il quale consente di accedere ai dati osservativi a disposizione dell’utente. Una volta cliccato sul menu, vengono offerte due differenti possibilità di visualizzazione la Vista Tag e la Vista Cartelle.
La Vista Tag mostra i dati osservativi organizzati con un criterio tematico tale per cui ogni strato informativo è etichettato con una o più categorie tra le seguenti:
- Pioggia
- Incendi
- Temperatura
- Umidità del suolo
- Copertura nuvolosa
- Livelli idro
- Temporali
- Neve
A titolo di esempio, nella tabella sottostante sono riportati alcuni layer di questa categoria che possono essere aggiunti al Controllo Mappa a seconda dei tag assegnati (Vista Tag).
La Vista Cartelle invece raggruppa i dati a seconda dello strumento da cui originano ovverosia:
- Satellite
- Radar
- Stazioni a terra
- Modelli diagnostici
- Fire
Alla selezione di un layer, l’applicativo compone con i dati presenti nel database del sistema e carica nel Controllo Mappa e nella Layer List (in alto a sinistra) lo strato informativo corrispondente ai parametri impostati di default.
Portando il cursore sul nome del layer nella Layer List, l’utente abilita la funziona tooltip alla quale corrisponde l’apertura di due finestre:
- una in alto a destra nello schermo nella quale sono riportati i metadati del layer stesso, ad esempio:
- - nome del layer
- - descrizione del layer
- - data di riferimento
- - data di run (se si tratta di un modello)
- - aggregazione spaziale (in caso si tratti di una mappa aggregabile)
- - intervallo di validità (se si tratta di una variabile cumulabile)

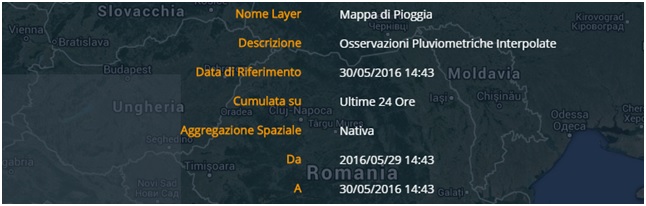

Nell'esempio in figura, tooltip visualizzato in alto a destra nello schermo per la mappa di pioggia.
- una immediatamente alla destra della Layer List che riporta la data di inizializzazione del run (se si tratta di un modello) ovvero la data di riferimento.
Nell'esempio in figura, tooltip visualizzato alla destra della Layer List per la mappa di pioggia.
Alla sinistra del nome del layer caricato ed elencato nella Layer List compare l’icona cestino mediante la quale il layer può essere eliminato dalla Layer List e quindi non più visualizzato.
Alla destra del nome del layer figurano invece una serie di pulsanti:
- pulsante accendi/spegni: consente di visualizzare/escludere un layer precedentemente caricato
- pulsante zoom to Layer consente, nel caso in cui sia stato modificato dall’utente, di riportare il livello di zoom, a quello definito di default per quel layer
- pulsante legenda: mostra il pop-up contenente la legenda per il layer selezionato
- pulsante di scorrimento: cliccando su questo pulsante, l’utente ha la facoltà di visualizzare una serie di istanti successivi di una determinata variabile ( se sono presneti più istanti temporali all'interno della finestra temporale individuata dal Display)
- pulsante espandi: consente la visualizzazione di alcuni pulsanti per l’attivazione di funzioni supplementari tra le quali:
- - lo slider che permette di regolare la trasparenza/opacità di ogni layer
- - il pulsante download per lo scaricamento del dato visualizzato in diversi formati a seconda del layer d’interesse
- - il pulsante refresh per aggiornare il layer, caricandone la versione più recente tra quelle disponibili
- - il pulsante metadata che permette all’utente di visualizzare/scaricare la scheda di metadato associata al layer

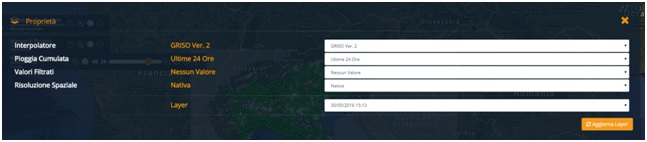

Cliccando con il tasto sinistro sul nome del layer si ottiene invece una finestra di dialogo da cui si possono modificare i parametri del layer dinamico caricato tra i quali, ad esempio l’aggregazione spaziale, l’intervallo di cumulata (ove la variabile sia sommabile), l’istante temporale di riferimento, il valore al di sotto/sopra del quale filtrare i dati visualizzati, l'algoritmo di interpolazione del dato, et c.
NOTA
Possono essere caricati nel Controllo Mappa solo i layer dinamici che hanno un’intersezione temporale con il periodo di riferimento espresso nel Display.
Per maggiori dettagli sulle funzionalità dei layer dinamici si vedano le schede nelle sezioni dedicate.
